3.5KW電磁加熱主板
型 號：ANJ-3.5
產品規格：3.5KW
功能簡介：
產品應用：塑料用吹膜機、拉絲機、注塑機，造粒機等加熱應用； 原油輸送管道的加熱； 大功率商用電磁灶機芯。
產品規格：3.5KW
功能簡介：
產品應用：塑料用吹膜機、拉絲機、注塑機，造粒機等加熱應用； 原油輸送管道的加熱； 大功率商用電磁灶機芯。
訂購熱線：18059800849

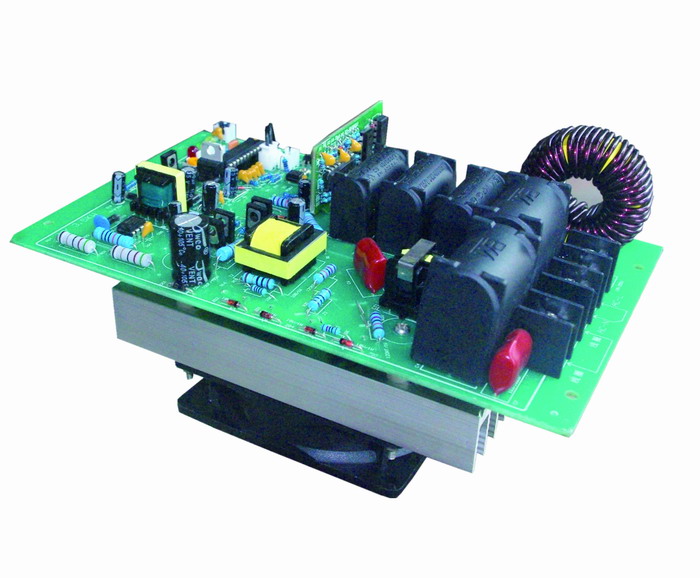

3.5KW電磁加熱主板

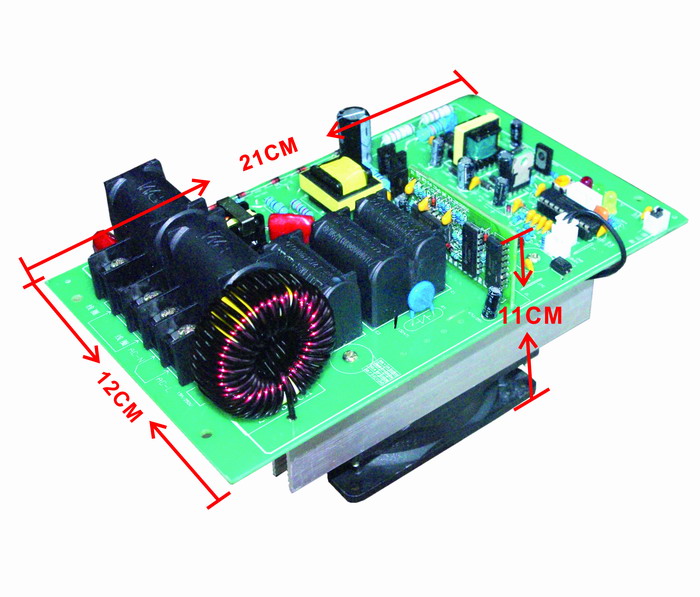

3.5KW電磁加熱主板尺寸圖

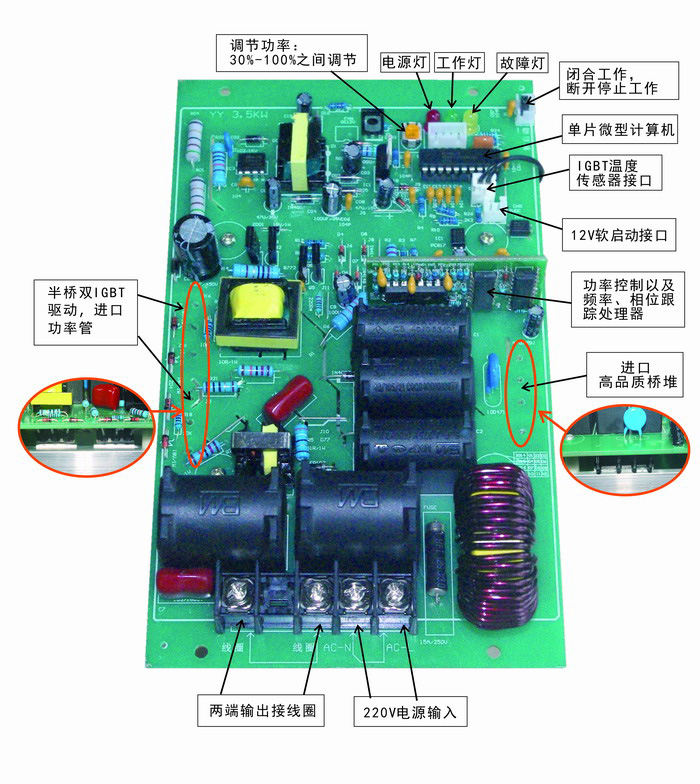

3.5KW電磁加熱主板細節圖
3.5KW電磁感應加熱控制器說明書
一、產品電氣規格
1、額定電壓頻率：AC 220V / 50Hz；電壓適應范圍：100V~260V
2、額定功率： 3.5KW(可調節2.0-3.5KW)；電流9-15A(根據需要可調)
二、環境適應能力：
溫度：-20℃~50℃；2、濕度：≤95%
三、基本性能概述
1、電壓與功率特性：210-260V恒定功率輸出；2、熱效率≥90%；
3、IGBT過熱保護溫度：95±5℃；4、工作頻率：17-20KHz；
5、半橋式串聯諧振；6、具有軟啟動加熱/停止模式；
7、具有加熱線圈短路保護功能；
8、具有一個精度為10位溫度檢測口，檢測溫度范圍0-150℃；可以設置為軟開關控制啟動與停止；
9、具有多個線圈疊加功率達60KW以上工作而互不干擾；10、可連機工作；
11、實物尺寸：長210*寬120*高110mm（含風扇）；
12、平均無故障時間10000小時以上
四、 安耐吉產品優勢
1、電源采用寬電壓設計，210V～260V恒定功率輸出，特別適合電網電壓波動較大的場合使用；
2、采用雙60A德國進口英飛凌IGBT(G60N120D)半橋串聯諧振結構，產品質量更穩定，抗干擾能力更強，長時間連續工作不燒板；
4、增加12V和24V電壓控制接口，便于固態繼電器控制使用，不建議使用。
5、引起德國先進技術，產品出廠前經過嚴格的功能測試與老化測試，質量得到有效保障，2010年全年返修率0.6％；
6、全國統一保修1年，產品終生服務，讓您無后顧之憂！
五、系統接線說明及示意圖
1、 三個指示燈，Power：電源指示燈，Work：為工作燈，F(xiàn)ailure：為故障燈。正常工作時Power和Work在亮。Failure滅。當發電路發生故障時Failure在閃亮。
Soft Boot 此端子是用來啟動/停止的（俗稱信號控制）。當處于閉合時是工作的；當開路時是停止的，
注意：出廠時Soft Boot 端子用短路片
短路默認為閉合。此端子是用來切換綠色插座啟動/停止?fàn)顟B(tài)的，即短路片有在時綠色插座斷開控制器啟動加熱；反之短路片拿掉時綠色插座須短路控制器才會啟動加熱。
2、AC-L 和AC-N是220V電源輸入。OUT1和OUT2是接加熱線圈。
3、線圈參考參數與測試方法：可參考網站：電磁加熱器小功率2.5KW安裝說明 (energy88.com)上“客服服務”的視頻，
云母繞包玻璃纖維編織耐高溫電纜，橫截面6mm2電感量為100-110uH，約為17-18m（在炮筒上的長度，不含輸出線）左右，約為25-40圈，保溫棉厚度約為15-20mm。
4、調節電位器阻值,可調節功率大小，順時針大， 反之小。（適合每一款產品）
5、安裝時需注意，散熱器帶電！不要碰到外殼！外殼并且可靠接地。
特別強調：如果您希望故障率為零，請把主板的電流調到額定電流的85%，3.5kw電流為12-14A。
